SENSORIK & DATEN
Pflanzen verstehen durch Sensorik und Live-Daten
Im SNIB-Projekt setzen wir auf hochentwickelte Sensorik, um ein umfassendes Bild der Umgebungsbedingungen im Raum zu erfassen. Insgesamt messen wir 7 verschiedene Parameter – von Luftqualität und Raumtemperatur bis hin zur Bodenfeuchtigkeit der Pflanzen. So wird sichtbar, welche Raumbedingungen vorherrschen – und ob sich diese durch die Begrünung positiv verändern.
Unsere Pflanzen können zwar nicht sprechen, aber sie senden ständig Signale. Mithilfe moderner Sensorik machen wir diese Signale sichtbar und nachvollziehbar. Die erfassten Daten werden in Echtzeit gespeichert und über unsere Website zugänglich gemacht – transparent, verständlich und wissenschaftlich fundiert.
Unser Vorgehen im Überblick
UNSERE smarte technik
Smart Plant Sensor
Misst: Bodenfeuchtigkeit, Raumtemperatur, Lichteinstrahlung, Luftfeuchtigkeit
Einsatz im Projekt: Zeigt die Daten auf dem Display an und schickt sie per WLAN an unseren Server zur Auswertung

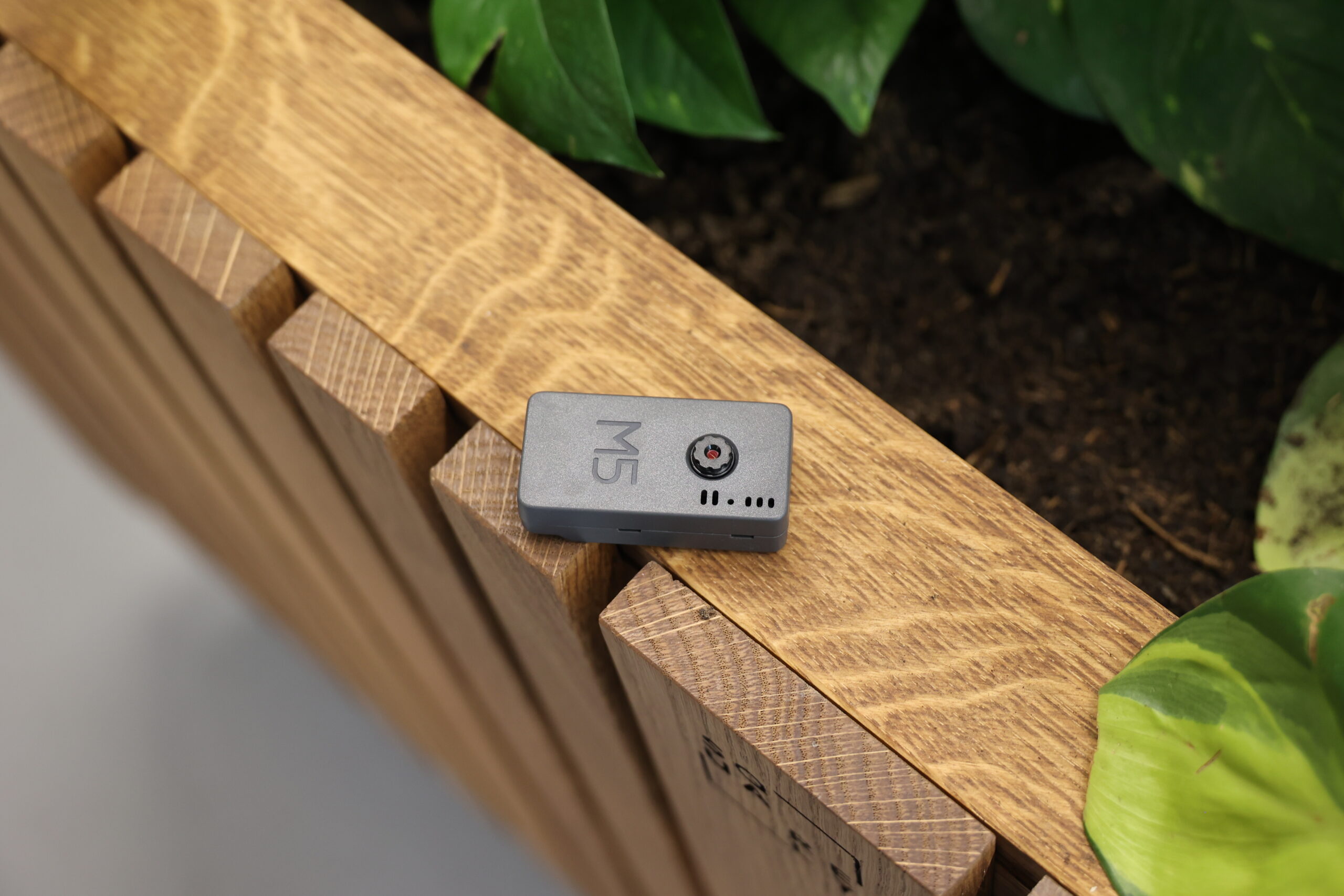

M5Stack Timer Kamera
Einsatz im Projekt: Nimmt stündlich Bilder der Pflanzen auf und übermittelt diese an unseren Server zur Auswertung.
Display mit Case
Zeigt an: Live-Daten der Pflanzen
Einsatz im Projekt: Ermöglicht Betrachtern die Auswertung der Pflanzendaten über einfache Visualisierungen nachzuvollziehen
WAS MESSEN WIR?
Einflussfaktoren, die auf Pflanzen wirken
Licht, Wasser, Temperatur und Nährstoffe haben eine hohe Relevanz für Pflanzen. Zusätzlich spielen Schädlinge, Pflanzenkrankheiten und Konkurrenz durch andere Pflanzen eine Rolle. Das kann auch bei der Innenraumbegrünung ein Problem sein. Pflanzen können sich zudem auf die Raumbedingungen auswirken, beispielsweise auf die Lautstärke der Umgebung oder die Feinstaubkonzentration. Auf dieser Seite werden wir jedoch nur die folgenden Werte darstellen: Luftfeuchtigkeit, Bodenfeuchtigkeit, Sauerstoffgehalt und Helligkeit.
PFLANZENSTATUS IN ECHTZEIT
Sensorische Live-Daten direkt aus den Pflanzenmodulen
🌡 Temperatur (°C)
💧 Luftfeuchtigkeit (%)
💡 Helligkeit (lx)
🌱 Bodenfeuchtigkeit (%)
Datenanzeige an den Pflanzkübeln

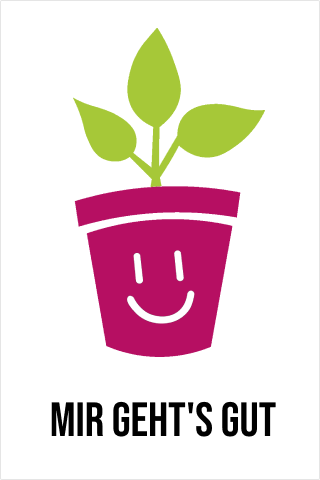

Display-Anzeige: Mir geht’s gut
Wenn 3 der gemessenen 7 Werte gut sind und keiner schlecht, dann wird der Screen „Mir geht’s gut“ auf dem Display des Pflanzkübels angezeigt.
Display-Anzeige: Mir geht’s schlecht
Wenn mehr als 2 der gemessenen 7 Werte schlecht sind, dann wird der Screen „Mir geht’s schlecht“ auf dem Display des Pflanzkübels angezeigt.

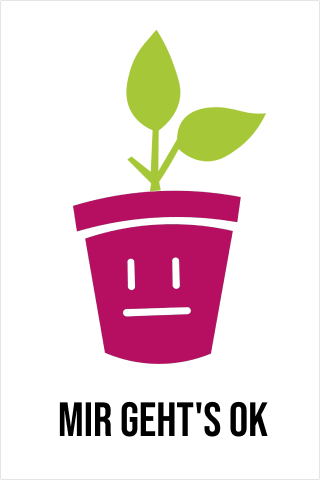

Display-Anzeige: Mir geht’s ok
Wenn weder die Grenzen für „Mir geht’s gut“ noch die Grenzen für „Mir geht’s schlecht“ ausgegeben werden, wird der Screen „Mir geht’s ok“ auf dem Display des Pflanzkübels angezeigt.

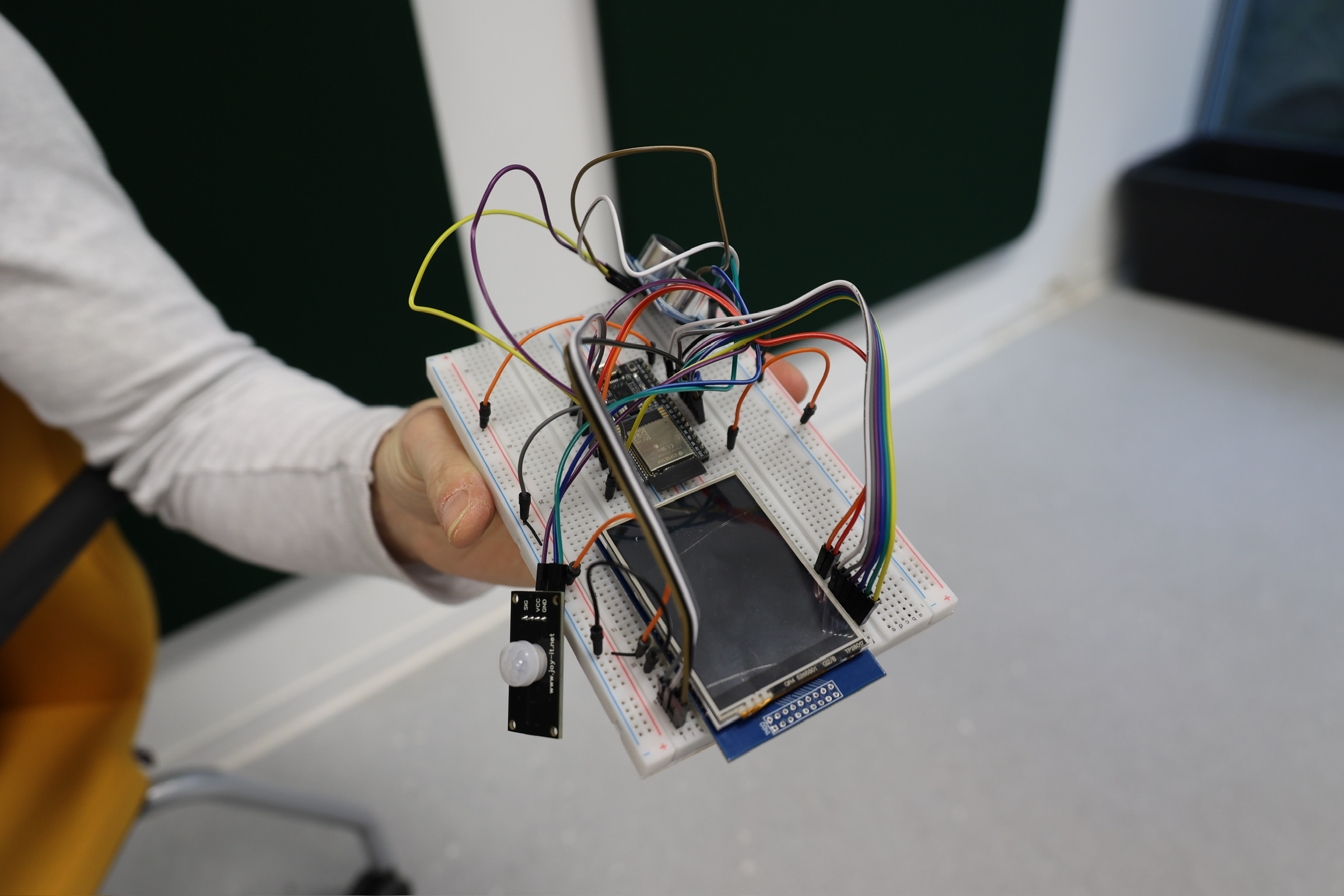

Prototyp des Displays
So sieht das Display im Inneren des Gehäuses aus. Verbaut ist ein 2,8 Zoll TFT-Display mit 8 Bit parallel, die Hintergrundbeleuchtung wird im Dunkeln abgeschaltet, um Strom zu sparen.

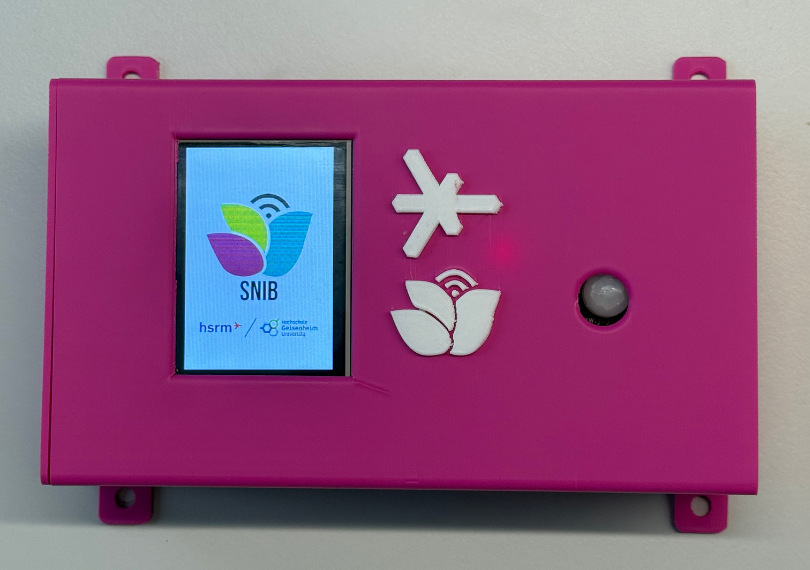

Display mit Case
Das Display ist in einem individuell angefertigten 3D-gedruckten Case verbaut und am Pflanzkübel befestigt, sodass Betrachter die Auswertung der Live-Daten der Pflanzen nachvollziehen können.
VORTEILE DER INNENRAUMBEGRÜNUNG
🌡️ Temperatur
Durch die Verdunstung von Wasser über ihre Blätter kühlen Pflanzen die Umgebungsluft spürbar ab und helfen so, die Raumtemperatur auch an heißen Tagen auf einem angenehmen Niveau zu halten.
💧 Luftfeuchtigkeit
Innenraumbegrünung steigert die relative Luftfeuchtigkeit auf natürliche Weise, was die Schleimhäute schützt, die Konzentration fördert und das Risiko für Erkältungskrankheiten senkt.
💡 Helligkeit
Durch die Überwachung der Lux-Werte stellen wir sicher, dass jede Pflanze den optimalen Standort erhält, um ihre luftreinigende Wirkung voll entfalten zu können und gesund zu bleiben.
🌱 Bodenfeuchtigkeit
Unsere Sensoren messen exakt, wann die Pflanze Wasser benötigt, um Staunässe zu vermeiden und die Vitalität der Begrünung langfristig zu sichern.
